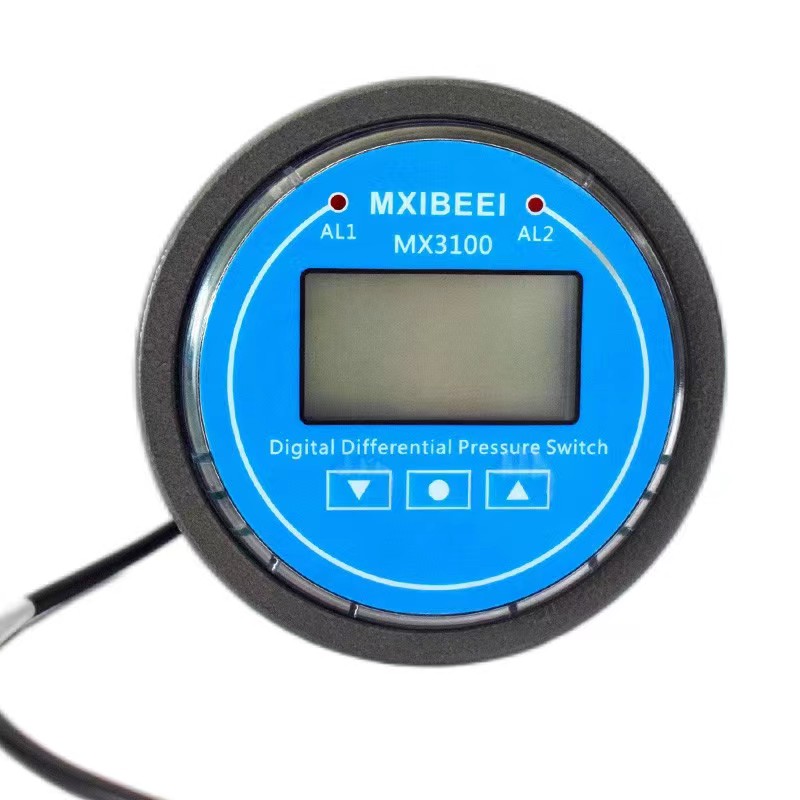

MX3100多功能数显压差开关变送器
产品型号:MX3100
产品产地:上海
发布日期:2023-07-11
浏览次数:
  • 规格参数
  • 详细资料
  • 包装

选型表


例如:MX310021

型号

MX3





数显压差变送器/开关/RS485

材质


100




铸铝外壳

 量程


见量程表




量程选项

继电器输出





1

4-20mA






2

0-10V






3

RS485/Modbus






4

2*SPDT




量程表



Code

UNIT & Range


Pa

Pa

kPa

in w.c.

mm w.c.

mbar

1

0-60

60.00

0.060

0.250

6.000

0.600

2

0-125

125.0

0.125

0.500

12.00

1.250

3

0-250

250.0

0.250

1.000

25.00

2.500

4

0-500

500.0

0.500

2.000

50.00

5.000

5

0-1000

1000

1.000

4.000

100.0

10.00

6

0-2500

2500

2.500

10.000

250.0

25.00

7

0-5000

5000

5.000

20.00

500.0

50.00

8

0-10000

10000

10.00

40.00

1000

100.0

X

订制量程






注:1.零点在中间的定义:选型最后加Z。如MX310041Z,代表满量程500Pa,零点在中间,即实际为-250-0-250Pa

   2.如选择订制量程,选型举例:MX3100X1(0-1500Pa),量程为1500Pa,输出为4-20mA.

   3.如选择订制量程的正负量程,选型举例:MX3100X1Z(1500Pa),量程为正负750Pa.



MX3100数显多功能压差变送器/开关/RS485    喜倍仪表MXIBEEI



应用和特点:

 采用高精度 MEMS 传感器及数字化技术,可以检测正压、负压或压差

 可被广泛用来测量风扇和鼓风机的压力,过滤器阻力、风速、炉体通风、孔板造成的压降,起泡系统的液位

   和增压器或液压系统的压力

 可用在医疗设备上监测血液和呼吸压力

 可用在锂电池覆膜机行业

 适用嵌入安装、平面安装等安装方式

 多种量程范围、输出方式和单位可选

 无运动部件,防震动

 同时具有大屏LCD 显示

 可选 2 组继电器输出或报警,并同时有 LCD 指示

可选RS485或2线制电流信号或3线制电压信号

 精度高达±1% FS,可选±0.5% FS

 按键功能:零点校准、单位切换、继电器设置、响应时间设置、量程/信号校准等


技术指标

介质:空气和非易燃,非腐蚀性气体,对潮气/粉尘/结露/油污不敏感

介质温度:0-60°C

外壳:铸铝外壳,PC 面板

工作环境:-20-85°C

温度补偿:0-50°C

工作压力:1、2、5kPa,视量程不同;

过载 5xFS,破坏压力 10xFS

尺寸:见尺寸图

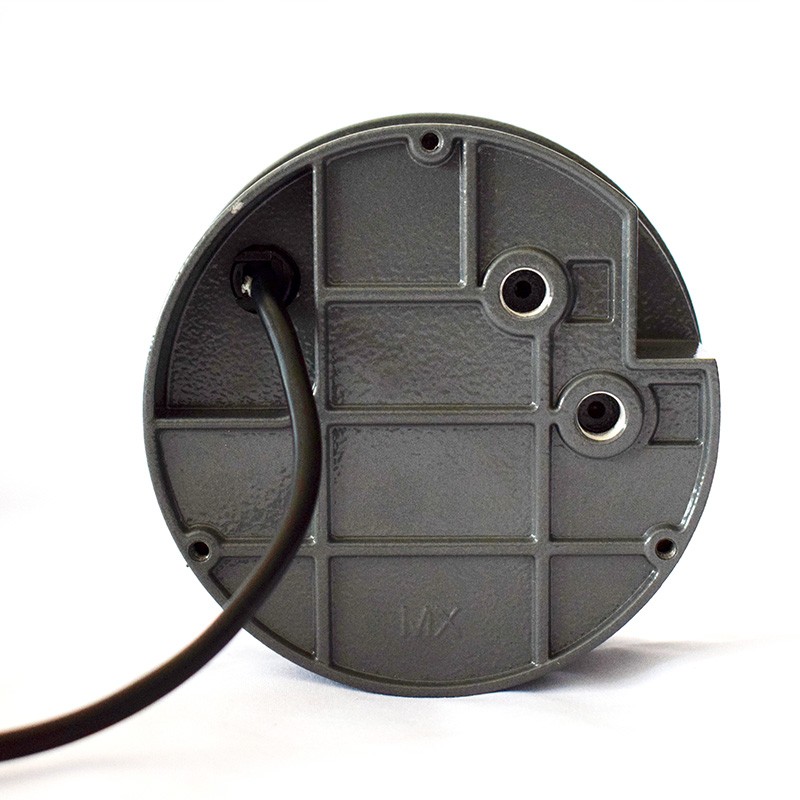

过程连接:1/8”NPT 内螺纹,共两对(侧面或背面)

显示:2行LCD显示

输出可选:0-10V(三线) / 4-20mA(两线 )/RTU485(四线)/开关量(六线)

输出负载:≤500Ω(电流型),≥2KΩ(电压型)

通讯输出:可选RS485/Modbus(9600-n-8-1)

继电器输出:2×SPDT,1A/30VDC,0.5A/125VAC

精度:±1.0%FS,可选±0.5%FS

长期稳定性:±0.5%FS /Year

温漂系数:< 0.05%FS/°C

响应时间:0.5-30s

电源:17-30V DC

按键:3 个轻触按键

防护等级:IP65

重量:约340g

选型表


例如:MX310021

型号

MX3





数显压差变送器/开关/RS485

材质


100




铸铝外壳

 量程


见量程表




量程选项

继电器输出





1

4-20mA






2

0-10V






3

RS485/Modbus






4

2*SPDT


量程表

Code

UNIT & Range


Pa

Pa

kPa

in w.c.

mm w.c.

mbar

1

0-60

60.00

0.060

0.250

6.000

0.600

2

0-125

125.0

0.125

0.500

12.00

1.250

3

0-250

250.0

0.250

1.000

25.00

2.500

4

0-500

500.0

0.500

2.000

50.00

5.000

5

0-1000

1000

1.000

4.000

100.0

10.00

6

0-2500

2500

2.500

10.000

250.0

25.00

7

0-5000

5000

5.000

20.00

500.0

50.00

8

0-10000

10000

10.00

40.00

1000

100.0

X

订制量程







   注:
1.零点在中间的定义:选型最后加Z。如MX310041Z,代表满量程500Pa,零点在中间,即实际为-250-0-250Pa

2.如选择订制量程,选型举例:MX3100X1(0-1500Pa),量程为1500Pa,输出为4-20mA.

3.如选择订制量程的正负量程,选型举例:MX3100X1Z(1500Pa),量程为正负750Pa.



纸盒包装
